Tủ trung tâm báo cháy là thiết bị quan trọng không thể thiếu, giúp phát hiện và cảnh báo sớm khi có sự cố cháy nổ xảy ra. Hãy cùng LEO Asia tìm hiểu về cấu tạo và vai trò của tủ trung tâm báo cháy trong hệ thống PCCC ở bài viết dưới đây.
1. Tủ trung tâm báo cháy là gì?
Tủ trung tâm báo cháy là thiết bị điều khiển chính, tiếp nhận tín hiệu từ các cảm biến cháy, xử lý và kích hoạt còi, đèn báo động để cảnh báo kịp thời. Được lắp đặt tại các tòa nhà, nhà xưởng, trường học hay chung cư, thiết bị giúp phản ứng nhanh khi xảy ra hỏa hoạn, bảo vệ an toàn cho con người và tài sản.
Đóng vai trò như “bộ não” của hệ thống, tủ trung tâm phân tích tín hiệu từ đầu báo khói hoặc báo nhiệt, xác định mức độ nguy hiểm và đưa ra lệnh cảnh báo phù hợp. Nhờ đó, mọi người trong khu vực có thể chủ động ứng phó, hạn chế tối đa thiệt hại.
Ngoài ra, tủ trung tâm còn được trang bị màn hình hiển thị tình trạng hệ thống, khả năng lưu trữ dữ liệu báo cháy, xuất báo cáo và kết nối điều khiển từ xa. Những tính năng này giúp giám sát, bảo trì thuận tiện và nâng cao hiệu quả phối hợp các biện pháp PCCC, đặc biệt trong các công trình lớn hoặc khu vực có nguy cơ cháy nổ cao.
2. Tầm quan trọng của việc lắp đặt tủ trung tâm báo cháy
Tủ trung tâm báo cháy không chỉ đóng vai trò quan trọng trong việc bảo vệ tài sản và tính mạng mà còn là yếu tố quyết định trong việc phát hiện và xử lý sớm các nguy cơ cháy nổ. Hệ thống này nhanh chóng thông báo đến cư dân hoặc nhân viên, giúp họ chủ động di tản và giảm thiểu thiệt hại. Đặc biệt, việc lắp đặt tủ trung tâm báo cháy là yêu cầu bắt buộc theo các quy định PCCC, đảm bảo an toàn tuyệt đối cho công trình và tuân thủ đầy đủ các quy định pháp luật.
3. Cấu tạo của tủ trung tâm báo cháy
Tủ trung tâm báo cháy được cấu tạo bởi nhiều thành phần quan trọng nhằm đảm bảo hoạt động hiệu quả trong quá trình giám sát và cảnh báo cháy. Sau đây là cấu tạo của tủ trung tâm báo cháy:
3.1 Bộ vi xử lý
Bộ vi xử lý là “bộ não” của tủ trung tâm báo cháy, thực hiện việc xử lý tín hiệu từ các cảm biến báo cháy. Nó tính toán và đưa ra lệnh để kích hoạt còi, đèn báo động, hoặc gửi tín hiệu đến hệ thống chữa cháy tự động.
3.2 Nguồn điện và bộ lưu điện
Tủ trung tâm báo cháy sử dụng nguồn điện chính từ hệ thống điện của tòa nhà và có bộ lưu điện (UPS) để đảm bảo hoạt động liên tục trong trường hợp mất điện. Bộ lưu điện có thể duy trì hoạt động từ 2 đến 4 giờ, tùy thuộc vào dung lượng pin dự phòng.
3.3 Cổng kết nối cảm biến
Cổng kết nối cảm biến là nơi kết nối với các đầu báo cháy (như đầu báo khói, đầu báo nhiệt), nhận tín hiệu khi có cháy xảy ra. Cổng này hỗ trợ đa dạng các loại cảm biến và thường được chia thành nhiều zone để quản lý khu vực khác nhau trong tòa nhà.
3.4 Màn hình hiển thị và bàn phím điều khiển
Màn hình hiển thị của tủ trung tâm báo cháy giúp theo dõi tình trạng của hệ thống và cảnh báo sự cố. Bàn phím điều khiển đi kèm cho phép người dùng thực hiện các thao tác cài đặt, kiểm tra và điều chỉnh hệ thống.
3.5 Còi báo động
Còi báo động được tích hợp trong tủ trung tâm báo cháy để phát ra âm thanh cảnh báo mạnh mẽ khi có sự cố. Âm lượng của còi có thể lên đến 85 dB để đảm bảo tất cả mọi người trong khu vực đều nghe thấy.
3.6 Đèn báo trạng thái
Đèn báo trạng thái giúp người quản lý theo dõi trực quan các trạng thái của hệ thống như: bình thường, báo cháy, sự cố kỹ thuật, hoặc lỗi hệ thống. Mỗi trạng thái sẽ có màu đèn riêng biệt để dễ nhận biết.
3.7 Ngõ ra kết nối với các thiết bị ngoại vi
Ngõ ra này được sử dụng để kết nối tủ trung tâm báo cháy với các thiết bị như hệ thống chữa cháy tự động, hệ thống an ninh, hoặc các thiết bị thông minh khác nhằm kích hoạt khi có sự cố cháy.
3.8 Ngõ vào kết nối nút nhấn khẩn cấp
Ngõ vào này giúp kết nối với các nút nhấn khẩn cấp được lắp đặt tại các khu vực khác nhau trong tòa nhà. Khi nút nhấn khẩn cấp được kích hoạt, trung tâm sẽ ngay lập tức báo động và phát lệnh cảnh báo.
3.9 Bộ nhớ lưu trữ
Bộ nhớ lưu trữ của tủ trung tâm báo cháy giúp lưu giữ các dữ liệu về sự cố và lịch sử hoạt động của hệ thống. Điều này hỗ trợ cho việc truy vết và phân tích nguyên nhân khi cần thiết.
4. Nguyên lý hoạt động của tủ trung tâm báo cháy
Nguyên lý hoạt động của tủ trung tâm báo cháy:
4.1 Nhận tín hiệu từ các cảm biến
Tủ trung tâm báo cháy hoạt động bằng cách tiếp nhận tín hiệu từ các cảm biến như đầu báo khói, đầu báo nhiệt, và đầu báo lửa. Các cảm biến này được lắp đặt ở những khu vực cần giám sát cháy, khi phát hiện dấu hiệu cháy (nhiệt độ tăng đột ngột, khói hoặc lửa), chúng sẽ gửi tín hiệu về trung tâm.
4.2 Xử lý tín hiệu và kích hoạt báo động
Sau khi nhận tín hiệu, bộ vi xử lý trong tủ trung tâm sẽ phân tích thông tin để xác định có thực sự xảy ra cháy hay không. Nếu hệ thống nhận diện được nguy cơ cháy nổ, nó sẽ ngay lập tức kích hoạt các thiết bị báo động như còi, đèn hoặc hệ thống thông báo khẩn cấp để cảnh báo.
4.3 Gửi tín hiệu đến các thiết bị liên kết
Ngoài việc phát tín hiệu cảnh báo, tủ trung tâm báo cháy còn có thể gửi lệnh đến các thiết bị liên kết khác như hệ thống phun nước tự động, hệ thống cắt điện, hệ thống cửa thoát hiểm, giúp giảm thiểu nguy cơ cháy lan và tạo điều kiện thuận lợi cho quá trình sơ tán.
5. Các loại tủ trung tâm báo cháy và phân loại chi tiết
5.1 Phân loại theo số kênh
Tủ trung tâm báo cháy có thể được phân loại dựa trên số kênh (zone) mà nó quản lý. Các loại tủ trung tâm phổ biến bao gồm tủ 1 kênh, 4 kênh, 8 kênh, 16 kênh và lên đến hàng trăm kênh. Số kênh càng lớn, khả năng giám sát của hệ thống càng rộng và chi tiết.
5.2 Tủ trung tâm địa chỉ
Tủ trung tâm báo cháy địa chỉ là loại tủ hiện đại, có khả năng xác định chính xác vị trí xảy ra cháy thông qua các loop (vòng lặp) kết nối các đầu báo cháy.
5.2.1 Tủ trung tâm địa chỉ 1 loop, 2 loop, 4 loop, 6 loop, 8 loop
- 1 loop: Thích hợp cho các tòa nhà nhỏ hoặc văn phòng.
- 2 loop: Phù hợp với các tòa nhà quy mô vừa.
- 4 loop: Sử dụng cho các công trình lớn như nhà xưởng, trường học.
- 6 loop và 8 loop: Được dùng trong các dự án lớn, nơi yêu cầu giám sát chặt chẽ và diện tích rộng lớn như nhà máy, khu công nghiệp.
5.2.2 Ứng dụng thực tế của tủ báo cháy địa chỉ
Tủ trung tâm báo cháy địa chỉ được sử dụng rộng rãi trong các tòa nhà cao tầng, trung tâm thương mại, khách sạn và nhà máy. Nhờ khả năng xác định chính xác vị trí xảy ra cháy, việc sơ tán và chữa cháy trở nên hiệu quả hơn.
6. Các thương hiệu nổi bật trên thị trường
6.1 Tủ trung tâm Apollo
Tủ trung tâm báo cháy Apollo là thương hiệu nổi tiếng với các hệ thống báo cháy chất lượng cao, tích hợp nhiều công nghệ tiên tiến, được sử dụng rộng rãi trong các công trình từ nhỏ đến lớn.

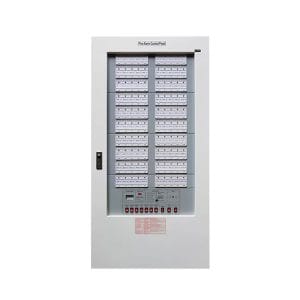

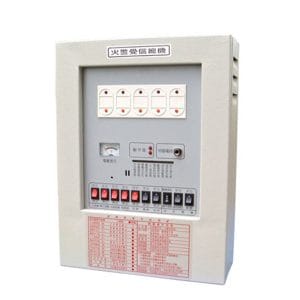

6.2 Tủ trung tâm Chungmei
Tủ trung tâm báo cháy Chungmei là thương hiệu phổ biến tại châu Á, với các sản phẩm có độ tin cậy cao, dễ dàng lắp đặt và bảo trì, đặc biệt được ưa chuộng tại các khu công nghiệp và nhà xưởng.
6.3 Tủ trung tâm GST
Tủ trung tâm báo cháy GST (Global System Technology) được biết đến với các hệ thống báo cháy thông minh, hỗ trợ kết nối qua internet và có khả năng giám sát từ xa. Các sản phẩm của GST thường được ứng dụng trong các tòa nhà lớn và công trình quốc tế.
6.4 Tủ trung tâm Hochiki
Tủ trung tâm báo cháy Hochiki là một trong những thương hiệu lâu đời và uy tín nhất trong ngành công nghiệp PCCC. Hệ thống báo cháy Hochiki nổi bật với độ chính xác cao và khả năng hoạt động bền bỉ.
6.5 Tủ trung tâm Horing
Tủ trung tâm báo cháy Horing cung cấp các giải pháp báo cháy tiên tiến với tính năng tự động chẩn đoán và giám sát, được thiết kế phù hợp với nhiều loại công trình từ nhỏ đến lớn.

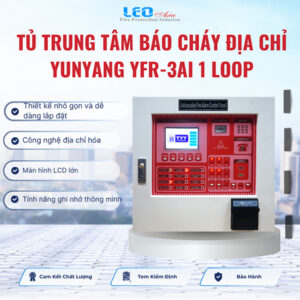

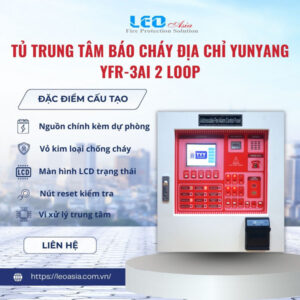

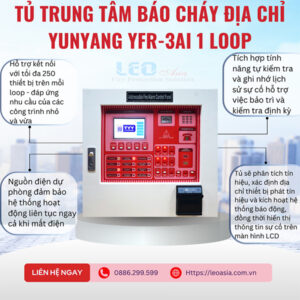

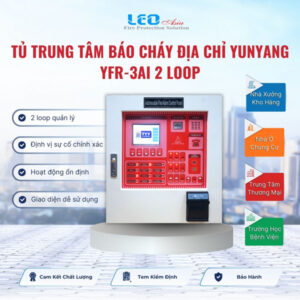

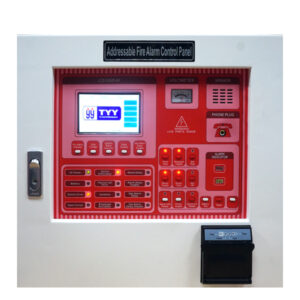

6.6 Tủ trung tâm Yunyang
Tủ trung tâm báo cháy Yunyang là thương hiệu mới nổi với các sản phẩm tích hợp công nghệ AI giúp phát hiện cháy sớm và tự điều chỉnh độ nhạy cảm biến theo môi trường, phù hợp cho các không gian phức tạp.
7. Cách kiểm tra và bảo trì tủ báo cháy trung tâm
7.1 Các bước kiểm tra tủ báo cháy trung tâm định kỳ
Kiểm tra tủ báo cháy trung tâm định kỳ là bước quan trọng để đảm bảo hệ thống hoạt động ổn định. Các bước cơ bản bao gồm:
- Kiểm tra nguồn điện và bộ lưu điện dự phòng.
- Đảm bảo các đèn LED hiển thị và còi báo động hoạt động đúng cách.
- Kiểm tra kết nối giữa trung tâm và các cảm biến, đảm bảo tín hiệu được truyền đi chính xác.
7.2 Hướng dẫn kiểm tra lỗi thường gặp
Một số lỗi phổ biến trong quá trình vận hành tủ trung tâm báo cháy có thể bao gồm:
- Lỗi mất kết nối với cảm biến.
- Lỗi nguồn điện không ổn định.
- Lỗi báo động giả. Để xử lý, hãy kiểm tra kết nối, kiểm tra lại hệ thống nguồn, và thực hiện vệ sinh các cảm biến báo cháy.
7.3 Bảo dưỡng tủ trung tâm
Việc bảo dưỡng tủ trung tâm báo cháy thường xuyên giúp kéo dài tuổi thọ thiết bị và duy trì khả năng hoạt động hiệu quả. Các công việc bảo dưỡng bao gồm:
- Vệ sinh các bộ phận bên ngoài và bên trong tủ.
- Kiểm tra và thay thế pin dự phòng nếu cần.
- Kiểm tra các kết nối dây dẫn và đầu báo cháy.
7.4 Cách đấu nối tủ báo cháy
Đấu nối tủ báo cháy đòi hỏi sự chính xác cao để đảm bảo hệ thống hoạt động an toàn. Cách đấu nối tủ báo cháy gồm:
- Kết nối dây nguồn với hệ thống điện chính.
- Kết nối các cổng input và output với các cảm biến và thiết bị báo động.
- Đảm bảo các đầu dây được gắn đúng chuẩn và không xảy ra hiện tượng chập cháy.
8. Hướng dẫn sử dụng và lập trình tủ trung tâm báo cháy
8.1 Hướng dẫn sử dụng
Việc sử dụng tủ báo cháy trung tâm không quá phức tạp, sau đây là hướng dẫn sử dụng tủ trung tâm báo cháy:
- Khởi động hệ thống và kiểm tra các đèn báo trạng thái.
- Theo dõi các chỉ số hiển thị trên màn hình điều khiển.
- Thực hiện các thao tác kiểm tra và reset hệ thống sau khi có sự cố.
8.2 Lập trình hệ thống báo cháy địa chỉ
Hệ thống báo cháy địa chỉ cho phép lập trình để xác định chính xác vị trí các cảm biến và các vùng bảo vệ. Các bước lập trình hệ thống báo cháy địa chỉ bao gồm:
- Xác định và gán địa chỉ cho từng đầu báo cháy.
- Cài đặt các thông số báo động và vùng quản lý.
- Thử nghiệm hệ thống để đảm bảo các địa chỉ được lập trình chính xác.
8.3 Cách lập trình, xử lý lỗi và bảo trì
Trong quá trình vận hành, có thể gặp các lỗi hệ thống cần xử lý qua việc lập trình lại. Các bước lập trình và xử lý lỗi bao gồm:
- Kiểm tra lỗi trên màn hình điều khiển.
- Sử dụng bàn phím lập trình để chỉnh sửa hoặc reset lại hệ thống.
- Đảm bảo thực hiện bảo trì định kỳ để hạn chế lỗi phát sinh.
9. Hệ thống báo cháy và các giải pháp an toàn PCCC
9.1 Hệ thống báo cháy trung tâm kết hợp với hệ thống chữa cháy tự động
Sự kết hợp giữa hệ thống báo cháy và hệ thống chữa cháy tự động như Sprinkler hoặc FM200 giúp phát hiện và dập tắt cháy một cách nhanh chóng. Khi báo cháy trung tâm nhận tín hiệu từ cảm biến, nó sẽ kích hoạt hệ thống chữa cháy tự động để giảm thiểu thiệt hại.
9.2 Giải pháp giám sát từ xa và kết nối nhiều tủ trung tâm
Giải pháp giám sát từ xa cho phép các tủ trung tâm báo cháy được kết nối với hệ thống điều khiển chung qua mạng internet hoặc intranet. Điều này giúp quản lý an toàn PCCC tại nhiều khu vực khác nhau một cách hiệu quả và thuận tiện.
9.3 Bộ lưu điện và nguồn dự phòng cho tủ trung tâm
Bộ lưu điện (UPS) và nguồn dự phòng đảm bảo tủ báo cháy hoạt động ổn định ngay cả khi mất điện. Đây là giải pháp quan trọng để duy trì sự liên tục của hệ thống báo cháy, đặc biệt trong các tình huống khẩn cấp.
10. Hướng dẫn lắp đặt hệ thống báo cháy trung tâm
10.1 Quy trình lắp đặt tủ báo cháy trung tâm
Quy trình lắp đặt tủ báo cháy trung tâm bao gồm các bước cơ bản sau:
- Khảo sát và chuẩn bị: Xác định vị trí lắp đặt phù hợp, đảm bảo dễ tiếp cận và an toàn.
- Cài đặt phần cứng: Đặt tủ trung tâm tại vị trí được chỉ định, cố định chắc chắn vào tường hoặc bệ đỡ.
- Kết nối cảm biến và thiết bị ngoại vi: Đấu nối các cảm biến báo cháy, còi, đèn và nút nhấn khẩn cấp vào tủ trung tâm.
- Kiểm tra hệ thống: Sau khi lắp đặt, tiến hành kiểm tra hoạt động của từng thành phần để đảm bảo hệ thống hoạt động đúng cách.
- Hoàn thiện và bàn giao: Cung cấp hướng dẫn sử dụng và bàn giao hệ thống cho khách hàng.
10.2 Tiêu chuẩn TCVN về lắp đặt hệ thống báo cháy
Việc lắp đặt hệ thống báo cháy trung tâm phải tuân theo tiêu chuẩn TCVN 5738:2001, quy định rõ về các yêu cầu kỹ thuật đối với hệ thống báo cháy tự động, bao gồm:
- Vị trí lắp đặt thiết bị báo cháy.
- Khoảng cách an toàn giữa các cảm biến.
- Đấu nối dây dẫn và bảo vệ dây cáp theo tiêu chuẩn chống cháy.
10.3 Sơ đồ đấu nối và bản vẽ CAD cho tủ trung tâm báo cháy
Sơ đồ đấu nối hệ thống báo cháy trung tâm giúp kỹ thuật viên dễ dàng theo dõi và thực hiện đấu nối chính xác. Các bản vẽ CAD cung cấp hình ảnh chi tiết về các kết nối, vị trí lắp đặt cảm biến và thiết bị báo động. Điều này đảm bảo việc lắp đặt tuân thủ các quy định và hoạt động hiệu quả.
11. Các lỗi thường gặp và cách khắc phục
11.1 Các lỗi thường gặp trong hệ thống báo cháy trung tâm
Một số lỗi phổ biến mà hệ thống báo cháy trung tâm thường gặp phải:
- Lỗi cảm biến không nhận tín hiệu.
- Lỗi mất kết nối với các thiết bị đầu vào.
- Lỗi còi báo động không hoạt động.
11.2 Hướng dẫn khắc phục lỗi E2, lỗi nguồn dự phòng
Lỗi E2 thường xuất hiện khi tủ trung tâm báo cháy gặp sự cố về nguồn dự phòng. Cách khắc phục:
- Kiểm tra kết nối pin dự phòng hoặc thay pin nếu cần.
- Đảm bảo bộ lưu điện hoạt động bình thường, kiểm tra dây dẫn và kết nối lại nếu phát hiện sự cố.
11.3 Cách test giả hệ thống báo cháy trung tâm
Để kiểm tra hoạt động của hệ thống mà không gây ra báo động thực, bạn có thể sử dụng chế độ test giả (test mode). Chế độ này cho phép kích hoạt các tín hiệu cảm biến mà không thực sự phát còi báo động, giúp kiểm tra chính xác tình trạng hoạt động của từng thiết bị.
12. Câu hỏi thường gặp
12.1 Trung tâm báo cháy bao nhiêu kênh là phù hợp với công trình?
Số kênh phụ thuộc vào quy mô công trình, từ 1-8 kênh cho tòa nhà nhỏ, và 16 kênh trở lên cho khu công nghiệp lớn.
12.2 Tại sao tủ báo cháy trung tâm lại kêu liên tục dù không có cháy?
Do lỗi cảm biến hoặc sự cố kỹ thuật, kiểm tra lại kết nối và cảm biến.
12.3 Cách cài đặt và lập trình tủ báo cháy Hochiki, Networx NX8?
Khởi động tủ, kết nối cảm biến và sử dụng bàn phím để lập trình theo hướng dẫn.
Trung tâm báo cháy đóng vai trò quan trọng trong việc đảm bảo an toàn cháy nổ cho các công trình. LEO Asia cung cấp giải pháp lắp đặt và bảo trì hệ thống báo cháy chất lượng, giúp bảo vệ tài sản và tính mạng con người.
