Cách Đấu Nối Tủ Trung Tâm Báo Cháy An Toàn – Đúng Chuẩn & Hướng Dẫn Chi Tiết 2025

Cách đấu nối tủ trung tâm báo cháy là khâu quan trọng quyết định hiệu quả và độ an toàn của hệ thống PCCC. Thực hiện đúng kỹ thuật giúp hệ thống vận hành ổn định, hạn chế rủi ro chập cháy. Với sự đồng hành của Leo Asia, bạn hoàn toàn yên tâm về chất lượng và độ tin cậy của thiết bị.

1. Tổng quan về tủ trung tâm báo cháy

Tủ trung tâm báo cháy là bộ phận quan trọng trong mọi hệ thống báo cháy tự động, đóng vai trò tiếp nhận và xử lý toàn bộ tín hiệu từ các thiết bị đầu vào như đầu báo khói, đầu báo nhiệt hay nút nhấn khẩn cấp. Từ đó, tủ sẽ phân tích, hiển thị trạng thái và đưa ra báo động kịp thời khi phát hiện có sự cố cháy nổ.

Thiết bị này không chỉ giúp nhận biết sớm sự cố mà còn có khả năng kích hoạt các cơ chế an toàn tự động như chuông – đèn báo cháy, đóng ngắt điện, mở cửa thoát hiểm hoặc khởi động hệ thống chữa cháy tự động. Nhờ vậy, tủ trung tâm đóng vai trò quan trọng trong việc bảo vệ tính mạng con người và tài sản, giảm thiểu tối đa thiệt hại khi có sự cố xảy ra.

Một hệ thống báo cháy chỉ có thể vận hành ổn định khi tủ trung tâm được đấu nối và thiết lập đúng quy trình. Vì vậy, việc hiểu rõ đặc điểm, chức năng và vai trò của tủ trung tâm báo cháy là nền tảng quan trọng trước khi tiến hành thi công hệ thống PCCC cho bất kỳ công trình nào.

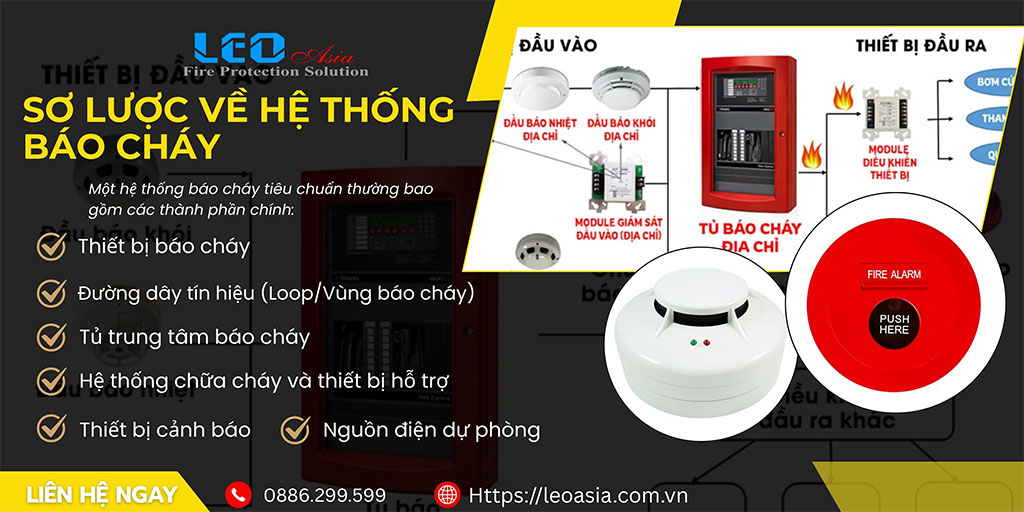

2. Sơ lược về hệ thống báo cháy

Hệ thống báo cháy tự động là giải pháp an toàn bắt buộc trong mọi công trình hiện đại như toà nhà, văn phòng, nhà xưởng, kho bãi hay khu công nghiệp. Vai trò lớn nhất của hệ thống này là phát hiện sớm nguy cơ cháy nổ và cảnh báo kịp thời, giúp con người có đủ thời gian xử lý hoặc sơ tán, hạn chế tối đa thiệt hại cho con người và tài sản.

Một hệ thống báo cháy tiêu chuẩn thường bao gồm các thành phần chính:

• Thiết bị báo cháy: Hệ thống báo cháy bao gồm các thiết bị như đầu báo khói, đầu báo nhiệt, đầu báo gas và nút nhấn khẩn cấp. Những thiết bị này truyền tín hiệu đến tủ trung tâm báo cháy khi phát hiện nguy cơ cháy để hệ thống kịp thời phản hồi.
• Đường dây tín hiệu (Loop/Vùng báo cháy): Các thiết bị đầu vào được kết nối bằng dây tín hiệu chống cháy, chia thành từng khu vực hoặc từng loop riêng biệt để dễ dàng kiểm soát và xác định vị trí cháy.
• Tủ trung tâm báo cháy: Là thiết bị điều khiển chính của hệ thống PCCC, có nhiệm vụ nhận tín hiệu, phân tích, xác định điểm xảy ra cháy và điều khiển các thiết bị cảnh báo. Việc đấu nối đúng kỹ thuật đảm bảo hệ thống vận hành ổn định, đáp ứng tiêu chuẩn an toàn, đồng thời cho phép tủ trung tâm tích hợp chức năng điều khiển tự động như kích hoạt hệ thống chữa cháy.
• Hệ thống chữa cháy và thiết bị hỗ trợ: Thiết bị được kích hoạt ngay khi tủ trung tâm báo cháy phát hiện sự cố, giúp dập lửa nhanh và ngăn cháy lan. Nhờ kết nối trực tiếp với tủ trung tâm, hệ thống có thể phản ứng tức thời, giảm thiểu tối đa thiệt hại. Tùy loại công trình, có thể lựa chọn hệ thống phun nước tự động, chữa cháy khí CO₂ hoặc bọt Foam nhằm đáp ứng yêu cầu an toàn tối ưu.
• Thiết bị cảnh báo: Hệ thống cảnh báo bao gồm chuông, còi báo cháy, đèn báo cháy, loa thông báo thoát hiểm. Các thiết bị này giúp truyền tín hiệu cảnh báo rõ ràng, hướng dẫn mọi người di chuyển an toàn.
• Nguồn điện dự phòng: Là phần không thể thiếu, đảm bảo hệ thống hoạt động liên tục ngay cả khi có sự cố về nguồn điện chính. Thiết bị này duy trì hoạt động của tủ trung tâm và các thiết bị báo cháy trong trường hợp mất điện. Luôn được trang bị ắc quy dự phòng, đảm bảo hoạt động liên tục trong trường hợp mất điện lưới.
• Bộ giám sát từ xa: Cho phép một số công trình lớn tích hợp hệ thống kết nối về trung tâm giám sát PCCC hoặc lực lượng cứu nạn – cứu hộ để kịp thời hỗ trợ khi có sự cố ở mọi nơi.

3. Hướng dẫn chi tiết cách đấu nối tủ trung tâm báo cháy

Bước 1: Chuẩn bị thiết bị và bản vẽ thiết kế

• Kiểm tra chủng loại tủ (1 zone, 4 zone, 8 zone hoặc địa chỉ).
• Chuẩn bị dây tín hiệu đúng tiết diện, nguồn điện và các đầu báo tương ứng.
• Đọc bản vẽ PCCC để xác định số zone, số thiết bị và vị trí lắp đặt.

Bước 2: Đấu nối nguồn điện cho tủ trung tâm

• Dùng nguồn 220V AC vào ngõ INPUT của tủ.
• Kết nối pin dự phòng (ắc quy) đúng cực âm/dương để duy trì hoạt động khi mất điện.
• Kiểm tra điện áp trước khi bật nguồn.

Bước 3: Đấu nối các thiết bị đầu vào

• Mỗi zone từ tủ sẽ đấu nối với một nhóm đầu báo (theo bản vẽ).
• Dây tín hiệu phải đi đúng hướng, tránh nhiễu, tránh song song dây điện lực.
• Tại điểm cuối đường dây nên đấu điện trở cuối tuyến (EOL) để tủ nhận diện trạng thái đường dây.

Bước 4: Đấu nối các thiết bị cảnh báo

• Các thiết bị cảnh báo như chuông báo cháy và đèn báo cháy sẽ được kết nối với tủ trung tâm thông qua các cổng ra, giúp truyền tín hiệu cảnh báo khi phát hiện nguy cơ cháy. Đảm bảo kết nối chắc chắn để tránh tình trạng mất tín hiệu cảnh báo khi xảy ra sự cố.
• Đấu nối các thiết bị cảnh báo chính xác giúp kích hoạt cảnh báo ngay lập tức, hỗ trợ việc sơ tán và xử lý tình huống khẩn cấp. Các thiết bị này nên được đặt ở vị trí dễ thấy, dễ nghe để người trong tòa nhà có thể phản ứng nhanh chóng.

Bước 5: Kiểm tra và chạy thử hệ thống

• Kiểm tra độ thông suốt của dây bằng đồng hồ đo cách điện.
• Test từng đầu báo bằng khói/nhiệt giả lập.
• Kiểm tra khả năng hoạt động của còi – đèn – bảng hiển thị phụ.
• Ghi nhận và xử lý mọi cảnh báo lỗi ngay lập tức.

Việc thử nghiệm này giúp phát hiện sớm các lỗi có thể xảy ra và đảm bảo hệ thống hoạt động ổn định. Sau khi kiểm tra xong, hệ thống đã sẵn sàng giám sát và bảo vệ công trình một cách an toàn và hiệu quả.

4. Một số lỗi thường gặp khi đấu nối tủ trung tâm báo cháy

4.1. Lỗi không nhận tín hiệu từ cảm biến

Đây là một trong những sự cố phổ biến khi vận hành hệ thống báo cháy. Khi tủ trung tâm không nhận được tín hiệu từ cảm biến, nguyên nhân thường đến từ dây tín hiệu bị đứt, lỏng mối nối hoặc cảm biến hoạt động không ổn định.

Lỗi này khiến hệ thống không thể phát hiện sớm dấu hiệu cháy, tiềm ẩn nhiều nguy hiểm. Để khắc phục, cần kiểm tra lần lượt từng cảm biến, siết chặt lại các đầu nối và đảm bảo dây dẫn còn nguyên vẹn.

Việc kiểm tra và chạy thử toàn bộ hệ thống trước khi đưa vào sử dụng là bước không thể bỏ qua nhằm đảm bảo rằng các cảm biến luôn được bảo dưỡng và kiểm tra định kỳ giúp duy trì tính năng phát hiện cháy một cách chính xác và hiệu quả.

4.2. Lỗi nguồn điện không ổn định

Nguồn điện chập chờn hoặc không phù hợp với yêu cầu kỹ thuật là nguyên nhân khiến tủ trung tâm báo cháy hoạt động thiếu ổn định, thậm chí tự động tắt.

Khi nguồn cấp bị gián đoạn, khả năng giám sát và cảnh báo của hệ thống sẽ giảm đáng kể, làm tăng nguy cơ mất an toàn cho toàn bộ công trình.

Để hạn chế tình trạng này, cần đảm bảo tủ trung tâm được cấp đúng điện áp – đủ công suất, đồng thời kiểm tra định kỳ ắc quy dự phòng và bộ UPS.

Việc duy trì nguồn điện liên tục giúp hệ thống báo cháy vận hành ổn định trong mọi tình huống, kể cả khi xảy ra sự cố mất điện lưới.

5. Lưu ý khi đấu nối tủ trung tâm báo cháy

• Đảm bảo an toàn lao động: Kỹ thuật viên phải có chuyên môn và sử dụng đầy đủ thiết bị bảo hộ như găng tay cách điện, kính bảo hộ để tránh rủi ro trong quá trình làm việc.
• Kiểm tra hệ thống dây cáp: Lựa chọn dây tín hiệu đúng chuẩn, chống nhiễu và đủ chiều dài. Tránh lắp dây gần nguồn nhiệt cao, hóa chất hoặc khu vực có nhiễu điện từ mạnh để bảo đảm tín hiệu truyền dẫn ổn định.
• Đấu nối đúng theo sơ đồ kỹ thuật: Thực hiện đấu nối chính xác theo hướng dẫn của nhà sản xuất. Tất cả mối nối cần được siết chặt, đúng vị trí với đầu báo khói, đầu báo nhiệt, còi – đèn báo cháy và các thiết bị ngoại vi.
• Kiểm tra nguồn điện: Đảm bảo nguồn cấp cho tủ trung tâm ổn định và phù hợp công suất. Kiểm tra cả nguồn dự phòng như ắc quy để hệ thống hoạt động liên tục khi mất điện lưới.
• Chạy thử hệ thống: Sau khi đấu nối, cần kích hoạt thử các thiết bị đầu vào và đầu ra để kiểm tra khả năng nhận – truyền – hiển thị tín hiệu của tủ trung tâm.
• Lập hồ sơ vận hành: Ghi chép đầy đủ sơ đồ và quy trình để bảo trì định kỳ.
