Cách Lắp Chuông Báo Cháy An Toàn, Hiệu Quả – Hướng Dẫn Chi Tiết

Chuông báo cháy là thiết bị quan trọng giúp phát hiện sớm và cảnh báo kịp thời khi xảy ra hỏa hoạn, góp phần bảo vệ tính mạng và tài sản. Tuy nhiên, để chuông hoạt động hiệu quả, việc lắp đặt đúng kỹ thuật là yếu tố then chốt. Trong bài viết này, LEO Asia sẽ hướng dẫn bạn cách lắp chuông báo cháy an toàn, đúng chuẩn và hiệu quả nhất, kèm theo những lưu ý cần biết để đảm bảo hệ thống hoạt động ổn định trong mọi tình huống.

1. Giới Thiệu Về Chuông Báo Cháy và Vai Trò Trong Hệ Thống An Toàn

Chuông báo cháy là một thiết bị đầu ra trong hệ thống báo cháy. Nhiệm vụ cốt lõi của nó rất đơn giản nhưng vô cùng quan trọng: phát ra tín hiệu âm thanh cảnh báo khẩn cấp khi nhận được lệnh từ tủ trung tâm báo cháy. Tủ trung tâm, đến lượt nó, nhận tín hiệu từ các thiết bị đầu vào như đầu báo khói, đầu báo nhiệt, hoặc khi ai đó kích hoạt nút nhấn khẩn cấp (công tắc khẩn).

Chuông được thiết kế để có âm thanh rất lớn và rõ ràng (thường đạt 90–120 dB) để đảm bảo có thể cảnh báo trong phạm vi rộng, ngay cả ở những khu vực ồn ào như nhà máy, xưởng sản xuất.

Tại Sao Chuông Báo Cháy Lại Quan Trọng Đến Vậy?

Trong ngành PCCC, thời gian được coi là vàng. Khi hỏa hoạn xảy ra, chỉ một vài giây cảnh báo sớm cũng có thể cứu sống hàng trăm người. Vai trò của chuông báo cháy chính là “mua” khoảng thời gian quý giá đó.

• Cảnh báo khẩn cấp & Đảm bảo an toàn: Đây là vai trò sống còn. Âm thanh lớn, chói tai của chuông báo cháy ngay lập tức thu hút sự chú ý, thông báo cho tất cả mọi người trong tòa nhà về tình huống nguy hiểm và thúc giục họ phải hành động ngay lập tức. Nó giúp mọi người có thời gian phản ứng và sơ tán, giảm thiểu tối đa nguy cơ thương vong.
• Hướng dẫn sơ tán: Tín hiệu chuông giúp định hướng mọi người di chuyển đến khu vực an toàn và lối thoát hiểm. Trong nhiều hệ thống hiện đại, nó còn được tích hợp với loa phát thanh hoặc thông báo bằng giọng nói để hướng dẫn sơ tán một cách trật tự.
• Hoạt động đồng bộ, tăng hiệu quả cảnh báo: Chuông báo cháy không hoạt động một mình. Nó là một phần của hệ thống, phối hợp nhịp nhàng với đèn báo cháy (đèn chớp) và các thiết bị khác. Sự kết hợp giữa âm thanh (chuông) và ánh sáng (đèn chớp) sẽ tăng cường khả năng cảnh báo, đảm bảo ngay cả trong môi trường quá ồn hoặc với người khiếm thính, họ vẫn nhận biết được sự cố.
• Tuân thủ quy định pháp luật: Đây là yếu tố bắt buộc. Hầu hết các công trình xây dựng như nhà xưởng, chung cư, văn phòng, trường học, bệnh viện… đều bắt buộc phải trang bị hệ thống báo cháy đầy đủ, trong đó chuông báo cháy là thành phần không thể thiếu để đảm bảo an toàn và tuân thủ pháp luật.Các Bước Chuẩn Bị Trước Khi Lắp Đặt Chuông Báo Cháy

2. Các Bước Chuẩn Bị Trước Khi Lắp Đặt Chuông Báo Cháy

2.1. Lựa Chọn Loại Chuông Phù Hợp Với Hệ Thống

Đây là bước đầu tiên và cực kỳ quan trọng. Bạn không thể lấy một thiết bị bất kỳ và gắn vào hệ thống được.

• Xác định loại chuông: Bạn cần xem rõ hệ thống của mình đang dùng loại chuông nào. Phổ biến nhất là chuông cơ điện (loại chuông tròn, kêu “reng reng” cổ điển),chuông điện tử (nhiều kiểu âm thanh hơn) hay chuông báo cháy tích hợp.
• Kiểm tra điện áp (Voltage): Đây là yếu tố then chốt. Hầu hết các hệ thống báo cháy chuyên dụng hiện nay sử dụng điện áp 24VDC (lấy nguồn từ tủ trung tâm). Tuy nhiên, vẫn có một số loại chuông độc lập hoặc hệ thống cũ dùng điện 220VAC. Nếu bạn đấu nhầm điện áp, nhẹ thì chuông không kêu, nặng thì cháy chuông ngay lập tức.
• Môi trường lắp đặt: Nếu bạn lắp chuông cho nhà xưởng, khu vực sản xuất có tiếng ồn lớn, hãy ưu tiên chọn loại chuông báo cháy kết hợp đèn chớp. Khi có sự cố, đèn chớp sẽ báo hiệu bằng thị giác, đảm bảo mọi người nhận biết được cảnh báo ngay cả khi không nghe rõ tiếng chuông.

2.2. Chọn Vị Trí Lắp Chuông

Vị trí lắp chuông quyết định hiệu quả cảnh báo. Đừng bao giờ lắp chuông ở một góc khuất hay trong phòng kín. Nguyên tắc vàng là “âm thanh phải bao phủ toàn bộ khu vực”.

Dưới đây là các vị trí “đắc địa” mà bạn cần ưu tiên:

• Khu vực công cộng và lối thoát hiểm: Lắp đặt tại các hành lang chính, sảnh lớn, và đặc biệt là gần cầu thang thoát hiểm. Mục đích là để khi có báo động, âm thanh sẽ chỉ dẫn mọi người di chuyển đến lối ra an toàn.
• Độ cao lý tưởng: Chuông nên được lắp ở độ cao khoảng 2.1 mét đến 2.4 mét tính từ mặt sàn. Ở độ cao này, âm thanh lan tỏa tốt nhất, không bị các vật cản tầm thấp (như bàn ghế, tủ kệ) che khuất và cũng không quá cao khiến âm thanh bị loãng.
• Các khu vực nguy cơ cao: Nên bố trí chuông ở các khu vực như tầng hầm, bãi đỗ xe, phòng kỹ thuật điện, phòng máy chủ. Đây là những nơi dễ phát sinh cháy nổ và cần được cảnh báo nhanh nhất.

Những nơi cần tránh lắp đặt:

• Tránh các vị trí có nhiễu âm thanh lớn: Không lắp chuông ngay cạnh các máy móc công nghiệp, quạt thông gió công suất lớn… vì tiếng ồn của chúng có thể lấn át tiếng chuông báo cháy.

• Tránh vật cản: Không lắp chuông sau tường, góc tường, hoặc các vật dụng lớn che khuất tầm lan tỏa của âm thanh.

2.3. Kiểm Tra Và Chuẩn Bị Các Thiết Bị Liên Quan

Sau khi đã có chuông và vị trí, đây là khâu “hậu cần” cuối cùng:

• Chuẩn bị dây dẫn: Luôn dùng dây điện lõi đồng, có tiết diện phù hợp với công suất của chuông và khoảng cách đi dây. Dây quá nhỏ sẽ gây sụt áp, khiến chuông kêu yếu hoặc không kêu khi ở xa tủ trung tâm.

• Chuẩn bị dụng cụ: Tua vít, kìm tuốt dây, máy khoan (nếu lắp tường bê tông), thang, băng keo cách điện… Hãy đảm bảo mọi thứ sẵn sàng trong tầm tay.

• An toàn là trên hết: Đây là yêu cầu bắt buộc. Trước khi bắt đầu đấu nối, bạn phải ngắt hoàn toàn nguồn điện (cả nguồn AC và Ắc quy) của tủ trung tâm báo cháy. Việc thao tác khi tủ còn điện cực kỳ nguy hiểm, có thể gây chập cháy thiết bị hoặc tai nạn điện.

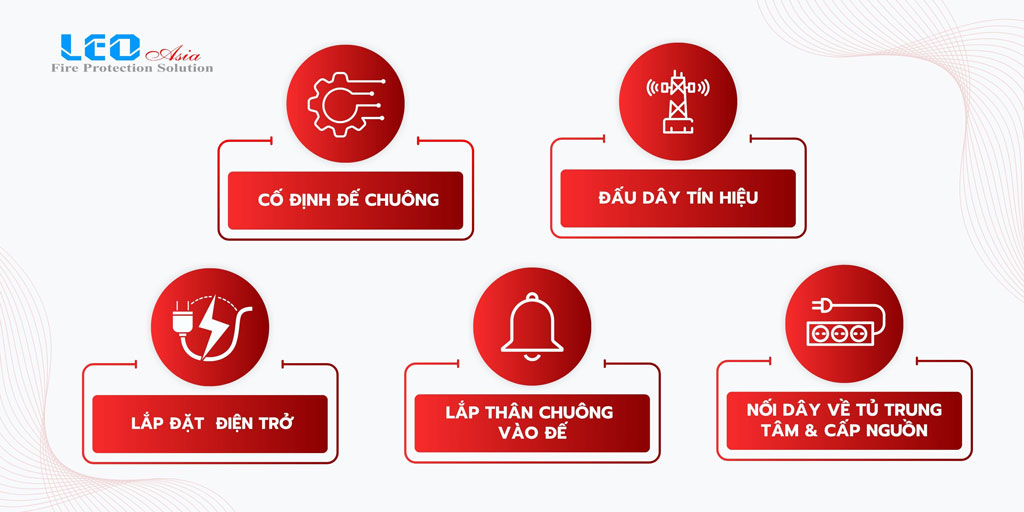

3. Hướng Dẫn Chi Tiết Các Bước Lắp Đặt Chuông Báo Cháy

Hãy đảm bảo rằng bạn đã ngắt hoàn toàn nguồn điện (cả AC 220V và Ắc quy 24V) của tủ trung tâm báo cháy trước khi bắt đầu.

Bước 1: Cố định đế chuông lên vị trí đã chọn

• Tại vị trí bạn đã xác định ở bước chuẩn bị (thường là hành lang, sảnh, lối thoát hiểm), hãy tiến hành lắp đặt phần đế của chuông.
• Hầu hết các chuông báo cháy đều có một phần đế (base) riêng để bắt vít và đấu dây.
• Sử dụng khoan, tắc kê (nở nhựa) và vít để cố định đế chuông lên tường hoặc trần. Phải đảm bảo đế được bắt thật chắc chắn, không bị lung lay.

Bước 2: Đấu dây tín hiệu vào đế chuông

Đây là bước cốt lõi trong cách lắp đặt chuông báo cháy. Hầu hết các tủ trung tâm báo cháy (như Hochiki, Notifier…) đều sử dụng đường dây chuông được giám sát và phân cực.

• Hiểu về dây: Bạn sẽ có một cặp dây (2 lõi) đi từ tủ trung tâm đến chuông (hoặc từ chuông trước đó đến).
• Hiểu về cực tính: Chuông báo cháy hiện đại (Polarised Sounder) sẽ có 2 cọc đấu dây được đánh dấu rất rõ ràng: Cực Âm (-) và Cực Dương (+).
• Nguyên tắc đấu “IN-OUT” (Nối tiếp song song):
  • Kéo dây tín hiệu từ ngõ ra “Sounder” (hoặc “Bell”, “S1”, “S2″…) trên tủ trung tâm đến vị trí chuông đầu tiên.
  • Tại chuông 1: Đấu dây (+) từ tủ vào cọc (+) của chuông. Đấu dây (-) từ tủ vào cọc (-) của chuông.
  • Để đi đến chuông 2: Bạn tiếp tục đấu một cặp dây mới. Dây (+) của chuông 2 sẽ đấu chung vào cọc (+) của chuông 1. Dây (-) của chuông 2 sẽ đấu chung vào cọc (-) của chuông 1.
  • Lặp lại tương tự cho các chuông tiếp theo. Cách đấu này đảm bảo tất cả chuông đều được kết nối song song với nhau.

Lưu ý: Tuyệt đối không được đấu chập 2 dây trên cùng một điểm (ví dụ: đấu cả (+) và (-) vào chung 1 cọc) hoặc đấu ngược cực. Việc này sẽ khiến tủ trung tâm ngay lập tức báo lỗi “Short Circuit” (chập mạch) hoặc “Open Circuit” (hở mạch) và chuông sẽ không kêu.

Bước 3: Lắp đặt điện trở cuối đường dây (EOL Resistor)

Đây là bước mà những người không chuyên rất hay bỏ sót!

• Điện trở cuối đường dây (EOL – End Of Line Resistor) giúp tủ trung tâm “giám sát” được tình trạng của toàn bộ đường dây chuông. Nó tạo ra một mạch kín để tủ biết rằng dây không bị đứt (hở mạch) hoặc chập (chập mạch).
• Chỉ lắp tại chiếc chuông cuối cùng trên đường dây.
• Điện trở này (thường có giá trị 10kΩ, 4.7kΩ… tùy hãng) sẽ được đấu song song vào 2 cọc (+) và (-) của chiếc chuông cuối cùng đó.

Bước 4: Lắp thân chuông vào đế

Sau khi đã đấu dây và lắp điện trở EOL (nếu là chuông cuối) xong, hãy kiểm tra lại các mối nối đã siết chặt hay chưa. Cuối cùng, lắp phần thân chuông (mặt chuông) vào đế. Thường trên thân và đế sẽ có một vạch nhỏ để bạn căn chỉnh cho khớp, sau đó xoay nhẹ để khóa chuông vào đế.

Bước 5: Kết nối dây về Tủ trung tâm và cấp nguồn

• Kết nối tại Tủ trung tâm: Tại tủ trung tâm, tìm đến các ngõ ra dành cho chuông (thường ký hiệu là SND 1 / S2, Bell 1 / Bell 2, hoặc Sounder Output). Đấu dây (+) và (-) từ đường dây chuông vào đúng cọc (+) và (-) tương ứng trên tủ.
• Kiểm tra toàn bộ hệ thống: Trước khi cấp điện, hãy kiểm tra lại tất cả các mối nối một lần nữa.

• Cấp nguồn (Đúng thứ tự):
  • Đầu tiên, cấp nguồn điện chính 220V AC. Đợi cho tủ trung tâm khởi động và ổn định.
  • Sau đó, kết nối nguồn điện dự phòng Ắc quy 24V DC. (Làm theo thứ tự này để tránh sốc điện làm hỏng bo mạch trung tâm).
• Kiểm tra: Nếu bạn đấu đúng, tủ trung tâm sẽ ở trạng thái “Normal” (Bình thường). Nếu tủ báo lỗi “Sounder Fault”, “Open” hoặc “Short”, bạn cần ngắt điện và kiểm tra lại Bước 2 và Bước 3.

Sau khi hoàn tất, bạn có thể nhấn nút “Test” hoặc kích hoạt một đầu báo/nút nhấn khẩn cấp để thử xem chuông đã kêu to, rõ ràng chưa.

4. Các Lưu Ý An Toàn Khi Lắp Đặt Chuông Báo Cháy

Nhiều sự cố cháy nổ bắt nguồn từ những lỗi kỹ thuật nhỏ khi lắp đặt, vì vậy cần tuân thủ đúng quy trình và tránh các sai sót thường gặp để hệ thống hoạt động hiệu quả tối đa.

4.1. Lưu ý an toàn trong khi lắp đặt

Đây là những lỗi kỹ thuật “kinh điển” mà ai mới vào nghề hay gặp phải, có thể gây hư hỏng thiết bị ngay lập tức:

• Tuyệt đối không đấu nhầm cực điện áp (+/-): Đây là lỗi nghiêm trọng nhất. Như tôi đã nói ở phần hướng dẫn, hầu hết chuông báo cháy đều phân cực. Đấu ngược dây Âm (-) vào cọc Dương (+) và ngược lại sẽ gần như chắc chắn làm cháy vi mạch bên trong chuông hoặc thậm chí ảnh hưởng đến bo mạch của tủ trung tâm.
• Sử dụng dây dẫn đúng chuẩn PCCC: Không bao giờ được dùng dây điện kém chất lượng, dây hở, hoặc xoắn dây tạm thời. Các mối nối phải được siết chặt, bọc cẩn thận. Dây lỏng lẻo sẽ bị oxy hóa theo thời gian, gây ra lỗi “hở mạch” (Open Circuit) và hệ thống sẽ báo lỗi liên tục.
• Tuân thủ bản vẽ thiết kế: Luôn lắp đặt chuông báo cháy tại các vị trí đã được duyệt trong bản vẽ thiết kế PCCC. Việc lắp đặt sai vị trí không chỉ làm giảm hiệu quả cảnh báo mà còn chắc chắn gây rắc rối khi bạn cần nghiệm thu PCCC với cơ quan chức năng.

4.2. Lưu ý vận hành sau khi lắp đặt

Việc lắp đặt đúng kỹ thuật mới là bước đầu tiên. Để hệ thống bảo vệ bạn 24/7, bạn cần:

• Kiểm tra định kỳ (Rất quan trọng): Bạn phải kiểm tra toàn bộ hệ thống (bao gồm cả chuông) ít nhất 1 lần/tháng. Việc này bao gồm việc kích hoạt thử báo động để đảm bảo kết nối vẫn ổn định và âm thanh chuông kêu to, rõ ràng.
• Đảm bảo nguồn dự phòng: Nếu hệ thống của bạn dùng ắc quy dự phòng (cho tủ trung tâm), hãy tuân thủ khuyến nghị của nhà sản xuất về việc thay thế, bảo trì ắc quy. Mất điện là lúc dễ xảy ra cháy, và đó cũng là lúc ắc quy phát huy tác dụng.
• Không che khuất thiết bị: Tuyệt đối không đặt đồ vật, tủ kệ, hoặc treo quần áo che khuất các đầu báo (khói, nhiệt) và cả chuông báo cháy. Chuông bị che sẽ làm giảm âm lượng cảnh báo, đầu báo bị che thì sẽ không thể phát hiện cháy kịp thời.
• Hướng dẫn cho mọi người: Đảm bảo mọi thành viên trong gia đình (hoặc nhân viên trong công ty) đều biết cách nhận biết tín hiệu báo cháy và quy trình xử lý, thoát hiểm khi nghe thấy chuông báo động.

Một số lời khuyên:

Cách lắp đặt chuông báo cháy và toàn bộ hệ thống báo cháy đòi hỏi độ chính xác cao và phải tuân thủ nghiêm ngặt các Tiêu chuẩn PCCC Việt Nam (TCVN). Nếu bạn không hoàn toàn tự tin về kỹ thuật điện, hãy lựa chọn một đơn vị thi công uy tín. Họ sẽ đảm bảo hệ thống được lắp đặt đúng kỹ thuật, an toàn và giúp bạn dễ dàng trong khâu nghiệm thu về sau.
