Cáp tín hiệu chống cháy LS: Phân loại, tiêu chuẩn và cách chọn đúng cho công trình
Nội dung trang
Trong một hệ thống báo cháy, các đầu báo khói, đầu báo nhiệt, nút nhấn khẩn cấp và còi báo động đều được kết nối với trung tâm điều khiển thông qua dây cáp. Cáp tín hiệu chống cháy LS là loại cáp chuyên dụng đảm bảo rằng kết nối này không bị gián đoạn ngay cả khi đám cháy đang diễn ra.
Không giống cáp thông thường (sẽ cháy đứt và mất tín hiệu chỉ sau vài phút ở nhiệt độ cao), cáp chống cháy sử dụng vật liệu cách điện đặc biệt — Silicone hoặc LSZH — giúp duy trì khả năng truyền dẫn điện ở nhiệt độ 750°C–950°C trong 90–180 phút.
⚠️ Quy định bắt buộc QCVN 06:2022/BXD và TCVN 3978:2018 quy định rõ: toàn bộ cáp trong hệ thống báo cháy, chữa cháy tự động và hệ thống thoát hiểm phải là cáp chống cháy được kiểm định. Vi phạm có thể dẫn đến không được nghiệm thu PCCC.
Thương hiệu LS Cable & System (Hàn Quốc) là một trong những nhà sản xuất cáp hàng đầu châu Á, với nhà máy sản xuất tại Việt Nam mang tên LS VINA. Sản phẩm cáp tín hiệu chống cháy LS đã được tin dùng tại hàng nghìn công trình dân dụng và công nghiệp trên toàn quốc.

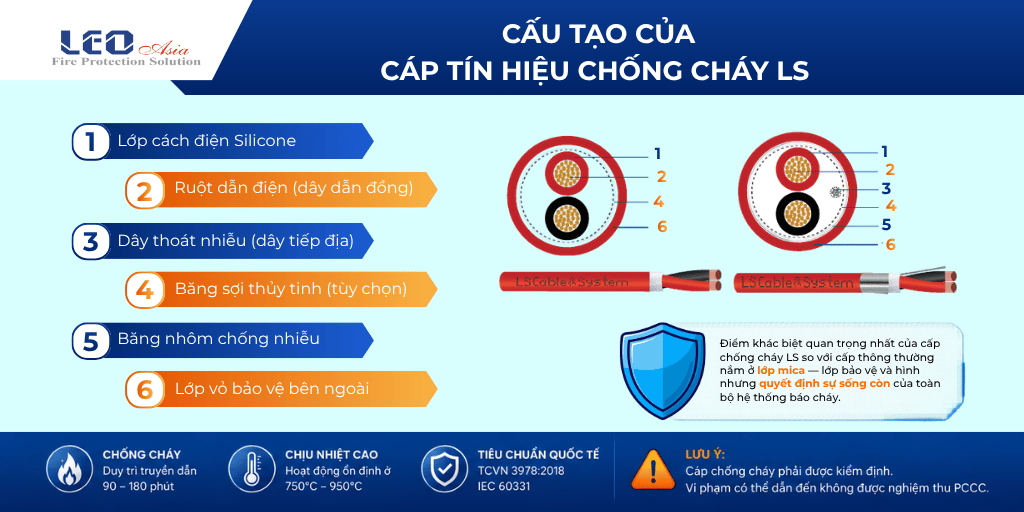

1. Cấu tạo của cáp tín hiệu chống cháy LS
Vỏ bọc ngoài: LSZH (Low Smoke Zero Halogen) hoặc FR-PVC màu đỏ — chống cháy lan, khi cháy không sinh khói độc.
– Lõi dẫn điện: Đồng trần mềm, thường 7 sợi xoắn (7×0.37mm hoặc 7×0.43mm). Độ dẫn điện cao, ít điện trở, đảm bảo tín hiệu truyền xa không bị suy hao.
– Lớp cách điện 1 (lõi MICA): Băng mica bọc quanh lõi đồng — đây là thành phần chống cháy cốt lõi. Mica có khả năng chịu nhiệt lên đến 1000°C và duy trì cách điện khi các lớp khác đã bị đốt cháy.
– Lớp cách điện 2: Silicone (chịu nhiệt) hoặc XLPE/PVC chống cháy, bảo vệ lõi và tạo độ bền cơ học.
– Lớp chống nhiễu (tùy loại): Băng nhôm (aluminum foil) + dây thoát nhiễu (drain wire) — bảo vệ tín hiệu khỏi nhiễu điện từ (EMI).
“Điểm khác biệt quan trọng nhất của cáp tín hiệu chống cháy LS so với cáp thông thường nằm ở lớp mica — lớp bảo vệ vô hình nhưng quyết định sự sống còn của toàn bộ hệ thống báo cháy.”
2. Phân loại cáp chống cháy LS và các mã sản phẩm phổ biến
Dòng cáp tín hiệu chống cháy LS được chia theo hai tiêu chí chính: vật liệu vỏ bọc và có/không chống nhiễu.
2.1 Theo vật liệu vỏ lọc
– Loại LSZH / LSHF: Phổ biến nhất – Ít khói, không halogen. Phù hợp công trình dân dụng, khu vực có nhiều người.
– Loại Silicone: Chịu nhiệt cao – Chịu nhiệt 200°C liên tục. Phù hợp nhà máy, xưởng công nghiệp nhiệt độ cao.
– Loại FR-PVC: Tiết kiệm – Chi phí thấp, phù hợp công trình tiêu chuẩn cơ bản. Có khói khi cháy.
2.2 Các mã cáp tín hiệu chống cháy LS phổ biến tại Leo Asia
| Mã sản phẩm | Tiết diện | Chống nhiễu | Vỏ bọc | Ứng dụng tiêu biểu |
| LS-FA-CMXF-02-075 | 0.75 mm² | Không | FR-PVC | Hệ thống báo cháy công trình nhỏ, nhà dân |
| LS-FA-CMXF-02-125 | 1.25 mm² | Không | LSZH | Chung cư, văn phòng, trung tâm thương mại |
| LS-FA-CXF-02-075 | 0.75 mm² | Có | FR-PVC | Khu vực gần thiết bị điện công suất cao |
| LS-FA-CSZS-02-075S-C | 0.75 mm² | Có | Silicone | Nhà máy, hầm kỹ thuật, môi trường nhiệt độ cao |
| LS-UFRS-02-075-VF | 0.75 mm² | Có | FR-PVC | Hệ thống điều khiển, đo lường trong công nghiệp |
💡 Đọc mã sản phẩm cáp tín hiệu chống cháy LS nhanh
FA = Fire Alarm (báo cháy) | CM = Không chống nhiễu | CS/CX = Có chống nhiễu | 02 = 2 lõi | 075/125 = tiết diện 0.75 / 1.25 mm² | S = Silicone
3. Tiêu chuẩn kỹ thuật và chứng nhận
Cáp tín hiệu chống cháy LS được kiểm định theo các tiêu chuẩn quốc tế và Việt Nam:
– IEC 60331: Thử nghiệm khả năng duy trì chức năng khi có lửa — yêu cầu cáp tiếp tục truyền điện ở 750°C trong 90 phút.
– IEC 60332-1/3: Thử nghiệm chống cháy lan trên một sợi cáp và bó cáp.
– BS 6387 CWZ: Tiêu chuẩn Anh — thử nghiệm cáp ở 950°C (C), có phun nước (W), và rung cơ học (Z). Đây là tiêu chuẩn khắt khe nhất.
– IEC 60754-1/2: Kiểm soát lượng khí halogen và khí acid khi đốt.
– TCVN 6610 / QCVN 06: Tiêu chuẩn và quy chuẩn kỹ thuật quốc gia Việt Nam về an toàn cháy.
🔍 Lưu ý khi mua cáp tín hiệu chống cháy LS
Luôn yêu cầu nhà cung cấp xuất chứng chỉ xuất xứ (CO), chứng chỉ chất lượng (CQ) và biên bản kiểm định. Thị trường hiện có nhiều hàng nhái mang tên cáp tín hiệu chống cháy LS nhưng không đạt tiêu chuẩn kỹ thuật.
4. Ứng dụng thực tế trong công trình
4.1 Công trình dân dụng
Chung cư, khách sạn, bệnh viện, trường học — những nơi có mật độ người cao, ưu tiên cáp LSZH (ít khói, không halogen) để bảo vệ sức khoẻ khi có sự cố. Mã phổ biến: LS-FA-CMXF-02-125.
4.2 Tòa nhà văn phòng và thương mại
Yêu cầu cao về độ ổn định tín hiệu, đặc biệt các tầng có nhiều thiết bị điện. Ưu tiên loại có chống nhiễu để tránh nhiễu từ hệ thống điều hòa, thang máy và UPS. Mã đề xuất: LS-FA-CXF-02-075.
4.3 Nhà máy, khu công nghiệp
Môi trường nhiệt độ cao, hóa chất, rung động. Dùng cáp vỏ Silicone để chịu nhiệt liên tục, cộng thêm lớp chống nhiễu vì máy móc công suất lớn sinh EMI mạnh. Mã đề xuất: LS-FA-CSZS-02-075S-C.
4.4 Hầm kỹ thuật, bãi đỗ xe ngầm
Không gian kín, khi cháy khói tích tụ nhanh — bắt buộc dùng LSZH. Cần cáp đạt BS 6387 CWZ để đảm bảo hệ thống hoạt động suốt quá trình sơ tán.
5. Cách chọn cáp chống cháy LS phù hợp
Bốn câu hỏi bạn cần trả lời trước khi đặt hàng:
Công trình là gì? Dân dụng → LSZH. Công nghiệp/nhiệt độ cao → Silicone.
Môi trường có nhiễu điện từ không? Gần biến áp, tủ điện lớn, động cơ → bắt buộc chọn loại có chống nhiễu (Shield).
Khoảng cách truyền tín hiệu? Trên 200m → nên dùng tiết diện 1.25mm² (LS-FA-CMXF-02-125) để giảm suy hao.
Tiêu chuẩn nghiệm thu PCCC yêu cầu gì? Tham chiếu hồ sơ thẩm duyệt PCCC — một số công trình yêu cầu BS 6387 CWZ, không chỉ IEC 60331.
✅ Gợi ý nhanh cho công trình phổ biến
– Nhà ở / căn hộ nhỏ: LS-FA-CMXF-02-075 (tiết kiệm, đủ tiêu chuẩn)
– Chung cư / văn phòng: LS-FA-CMXF-02-125 (LSZH, tiết diện lớn hơn)
– Trung tâm thương mại / khách sạn: LS-FA-CXF-02-075 (có chống nhiễu)
– Nhà máy / hầm kỹ thuật: LS-FA-CSZS-02-075S-C (Silicone, chống nhiễu)
6. Lưu ý khi thi công và lắp đặt
– Không bẻ góc cáp quá 10 lần đường kính ngoài — bẻ góc sắc sẽ làm nứt lớp mica, mất khả năng chống cháy.
– Đi cáp chống cháy trong ống bảo vệ riêng biệt, không đi chung ống với cáp điện lực để tránh nhiễu và đáp ứng yêu cầu thiết kế PCCC.
– Mối nối cáp phải dùng hộp nối chuyên dụng (IP44 trở lên), không dùng băng keo thông thường — mối nối hở là điểm yếu nhất khi hỏa hoạn.
– Đánh dấu và ghi nhãn từng đoạn cáp theo bản vẽ as-built để tiện bảo trì và kiểm tra định kỳ.
– Kiểm tra điện trở cách điện (IR test) sau khi hoàn thành đi dây — giá trị tối thiểu 1 MΩ ở 500VDC.
Cần tư vấn cáp chống cháy LS cho công trình của bạn?
Đội ngũ kỹ thuật Leo Asia sẵn sàng hỗ trợ lựa chọn đúng loại cáp, tính toán khối lượng và báo giá chính xác — miễn phí hoàn toàn.
7. Câu hỏi thường gặp cáp tín hiệu chống cháy LS
Cáp tín hiệu chống cháy LS khác gì so với cáp báo cháy thông thường?
Cáp thông thường chỉ có vỏ PVC — khi gặp lửa sẽ cháy đứt ngay. Cáp LS chống cháy có thêm lớp mica và vỏ LSZH/Silicone, duy trì truyền tín hiệu ở 750–950°C trong 90–180 phút. Đây là sự khác biệt sống còn trong hỏa hoạn thực tế.
Cáp LS VINA có phải hàng sản xuất tại Việt Nam không?
Có. LS VINA là liên doanh giữa tập đoàn LS Cable & System (Hàn Quốc) và đối tác Việt Nam, sản xuất tại Hải Dương. Sản phẩm đạt chuẩn chất lượng quốc tế, có CO/CQ đầy đủ.
Tôi có thể mua cáp chống cháy LS theo cuộn lẻ không?
Leo Asia bán theo cuộn tiêu chuẩn (thường 100m hoặc 200m/cuộn) và có thể cắt theo yêu cầu với số lượng đủ lớn. Liên hệ hotline 0886.299.599 để được tư vấn cụ thể.
Bao lâu cần kiểm tra và thay thế cáp chống cháy?
Cáp chống cháy LS có tuổi thọ 20–25 năm trong điều kiện lắp đặt đúng cách. Tuy nhiên, cần kiểm tra định kỳ 1 lần/năm: kiểm tra vỏ bọc, điện trở cách điện, và các mối nối theo quy định bảo trì PCCC.
Cáp chống cháy LS có xuất hóa đơn VAT không?
Có. Leo Asia xuất hóa đơn GTGT (VAT) đầy đủ cho tất cả đơn hàng, kèm CO/CQ chứng nhận hàng chính hãng LS VINA.
