Sơ Đồ Chuông Báo Cháy
Sơ đồ chuông báo cháy là một phần quan trọng trong hệ thống phòng cháy chữa cháy, giúp thể hiện cách các thiết bị được kết nối và hoạt động đồng bộ. Hãy cùng LEO Asia tìm hiểu chi tiết về các thành phần của sơ đồ chuông báo cháy để đảm bảo an toàn tối đa cho công trình của bạn.
Nội dung trang
1. Sơ đồ chuông báo cháy là gì?
Sơ đồ chuông báo cháy là bản vẽ kỹ thuật mô tả cấu trúc và cách kết nối giữa các thiết bị trong hệ thống báo cháy. Nó giúp người dùng hiểu rõ cách thức hoạt động của từng bộ phận và cách phối hợp giữa các thiết bị.
Sơ đồ thường bao gồm vị trí của chuông báo cháy, đầu báo khói, đầu báo nhiệt, tủ trung tâm báo cháy, nút nhấn khẩn cấp và nguồn cấp điện. Nhờ sơ đồ này, đội ngũ vận hành và bảo trì có thể dễ dàng kiểm tra, khắc phục sự cố nhanh chóng khi cần thiết.
Công cụ này là thiết yếu trong thiết kế, lắp đặt và vận hành hệ thống báo cháy tại các công trình. Nó còn có vai trò quan trọng trong việc kiểm định và đảm bảo tuân thủ các tiêu chuẩn phòng cháy chữa cháy hiện hành.
2. Các thành phần chính trong sơ đồ chuông báo cháy
Sơ đồ chuông báo cháy là một hệ thống đồng bộ, bao gồm các thành phần chính như chuông báo cháy, cảm biến khói, cảm biến nhiệt, tủ trung tâm, nút nhấn khẩn cấp và nguồn cấp điện. Mỗi thành phần trong hệ thống đảm nhận vai trò quan trọng, từ việc phát hiện sớm các nguy cơ cháy đến cảnh báo và xử lý nhanh chóng, giúp tối ưu hóa hiệu quả của hệ thống. Sự kết hợp hoàn hảo giữa các thiết bị này đảm bảo rằng mọi tình huống cháy nổ đều được phát hiện và xử lý kịp thời, bảo vệ an toàn cho tài sản và tính mạng con người.
2.1 Chuông báo cháy
Chuông báo cháy là thiết bị phát tín hiệu âm thanh nhằm cảnh báo mọi người trong trường hợp phát hiện nguy cơ cháy nổ. Chuông thường được đặt ở những vị trí dễ nhận biết và có âm thanh lớn, vượt trội để đảm bảo tín hiệu được truyền đi xa.
Thiết kế của chuông báo cháy thường chú trọng vào độ bền và khả năng hoạt động ổn định trong mọi điều kiện môi trường. Một số loại chuông còn tích hợp tính năng chống bụi, chống nước, phù hợp với các môi trường khắc nghiệt như nhà xưởng hoặc nhà máy.
Khi chuông báo cháy phát ra âm thanh, mọi người trong khu vực sẽ ngay lập tức được cảnh báo và chuẩn bị các biện pháp sơ tán hoặc ứng phó cần thiết. Điều này giúp giảm thiểu thiệt hại về người và tài sản trong các tình huống nguy cấp.
2.2 Cảm biến khói, nhiệt
Cảm biến khói và nhiệt là hai thiết bị quan trọng trong việc phát hiện các dấu hiệu cháy ngay từ giai đoạn đầu. Cảm biến khói hoạt động dựa trên việc phát hiện các hạt khói trong không khí, trong khi cảm biến nhiệt phản ứng với sự gia tăng nhiệt độ đột ngột.
Cảm biến khói thường được lắp đặt tại các khu vực có nguy cơ cháy cao như hành lang, phòng họp hoặc trần nhà. Trong khi đó, cảm biến nhiệt được sử dụng ở những nơi có nhiệt độ môi trường thay đổi thường xuyên, chẳng hạn như nhà bếp hoặc khu vực sản xuất.
Những tín hiệu từ cảm biến sẽ được gửi về tủ trung tâm để xử lý và kích hoạt chuông báo cháy. Sự nhạy bén và chính xác của các cảm biến này đóng vai trò then chốt trong việc ngăn chặn các sự cố cháy từ sớm, trước khi chúng lan rộng.
2.3 Tủ trung tâm báo cháy
Tủ trung tâm báo cháy là bộ điều khiển chính, nơi tiếp nhận và xử lý các tín hiệu từ cảm biến khói, nhiệt và nút nhấn khẩn cấp. Đây được xem là “bộ não” của toàn bộ hệ thống báo cháy, đảm bảo mọi thiết bị hoạt động đồng bộ và chính xác.
Tủ trung tâm thường có các chức năng như kích hoạt chuông báo cháy, hiển thị khu vực xảy ra sự cố và gửi tín hiệu đến hệ thống chữa cháy tự động (nếu có). Một số tủ trung tâm hiện đại còn tích hợp công nghệ kết nối từ xa, cho phép giám sát và điều khiển hệ thống qua internet hoặc ứng dụng di động.
Đối với các công trình lớn như tòa nhà văn phòng hoặc nhà máy, việc sử dụng tủ trung tâm đa vùng giúp quản lý và theo dõi chi tiết từng khu vực. Điều này không chỉ tăng hiệu quả phản ứng mà còn giúp dễ dàng xác định nguồn gốc sự cố, từ đó xử lý nhanh chóng hơn.
2.4 Nút nhấn khẩn cấp
Nút nhấn khẩn cấp là thành phần đơn giản nhưng cực kỳ quan trọng trong sơ đồ chuông báo cháy. Khi phát hiện dấu hiệu nguy hiểm, người dùng có thể kích hoạt hệ thống báo cháy bằng cách nhấn nút này, ngay cả khi cảm biến chưa nhận diện được vấn đề.
Nút nhấn khẩn cấp thường được lắp đặt tại các khu vực dễ tiếp cận, như lối thoát hiểm, hành lang hoặc gần cửa ra vào. Thiết kế của nút nhấn thường có màu sắc nổi bật (đỏ hoặc vàng) và thông tin hướng dẫn rõ ràng để mọi người dễ dàng sử dụng trong tình huống căng thẳng.
Ngoài việc kích hoạt chuông báo cháy, nút nhấn khẩn cấp còn có thể kết nối với các hệ thống khác, như camera giám sát hoặc hệ thống thông báo công cộng. Điều này giúp hỗ trợ lực lượng cứu hộ và quản lý sự cố hiệu quả hơn.
2.5 Nguồn cấp điện
Nguồn cấp điện đóng vai trò cung cấp năng lượng cho toàn bộ hệ thống báo cháy, đảm bảo chúng hoạt động ổn định và liên tục. Hệ thống thường sử dụng nguồn điện chính kết hợp với pin dự phòng hoặc máy phát điện để đảm bảo hoạt động ngay cả khi mất điện.
Kiểm tra định kỳ nguồn cấp điện là việc làm cần thiết để tránh các sự cố gián đoạn không mong muốn. Đặc biệt, trong trường hợp xảy ra cháy, việc duy trì nguồn điện giúp hệ thống báo cháy hoạt động đầy đủ chức năng, từ phát hiện đến cảnh báo và hỗ trợ sơ tán.
Ngoài ra, các nguồn cấp điện hiện đại thường được thiết kế với cơ chế bảo vệ quá tải, đảm bảo không gây chập cháy hoặc hỏng hóc hệ thống. Đây là yếu tố quan trọng giúp duy trì hiệu quả hoạt động và an toàn cho toàn bộ công trình.
3. Các loại sơ đồ chuông báo cháy thường dùng
Sơ đồ chuông báo cháy là bản vẽ minh họa chi tiết cách kết nối và hoạt động của các thiết bị trong hệ thống báo cháy. Tùy vào mức độ phức tạp và yêu cầu sử dụng, các loại sơ đồ này có sự khác biệt rõ ràng, đảm bảo phù hợp với từng công trình.
3.1 Sơ đồ hệ thống chuông báo cháy đơn giản
Sơ đồ hệ thống chuông báo cháy đơn giản thường được thiết kế cho các công trình nhỏ như nhà ở, cửa hàng, hoặc văn phòng nhỏ. Hệ thống này bao gồm những thiết bị cơ bản nhất như chuông báo cháy, nút nhấn khẩn cấp, và nguồn cấp điện.
Loại sơ đồ này tập trung vào việc cảnh báo thủ công, nghĩa là khi phát hiện có dấu hiệu cháy nổ, người sử dụng sẽ nhấn nút để kích hoạt chuông báo cháy. Vì không tích hợp cảm biến tự động, hệ thống này yêu cầu sự can thiệp của con người để hoạt động.
Ưu điểm của sơ đồ này là chi phí thấp, dễ lắp đặt và bảo trì. Tuy nhiên, nhược điểm là không phù hợp với các công trình lớn hoặc những nơi có nguy cơ cháy cao, do thiếu khả năng tự động phát hiện và cảnh báo.
3.2 Sơ đồ hệ thống chuông báo cháy kết hợp với cảm biến
Sơ đồ này kết hợp chuông báo cháy với các cảm biến khói, cảm biến nhiệt, giúp phát hiện sớm các dấu hiệu bất thường như khói hoặc nhiệt độ tăng đột ngột. Các cảm biến sẽ tự động gửi tín hiệu về tủ trung tâm để kích hoạt chuông báo cháy.
Hệ thống này thường được sử dụng trong các công trình có diện tích vừa phải như trường học, nhà hàng, hoặc tòa nhà văn phòng. Điểm mạnh của sơ đồ này là khả năng tự động hóa, giúp phát hiện và cảnh báo kịp thời mà không cần sự can thiệp của con người.
Ngoài ra, sơ đồ này có thể mở rộng và nâng cấp để kết hợp với các thiết bị chữa cháy tự động hoặc hệ thống thông báo khẩn cấp. Điều này làm tăng hiệu quả bảo vệ và giảm thiểu rủi ro trong trường hợp xảy ra sự cố.
3.3 Sơ đồ hệ thống báo cháy địa chỉ

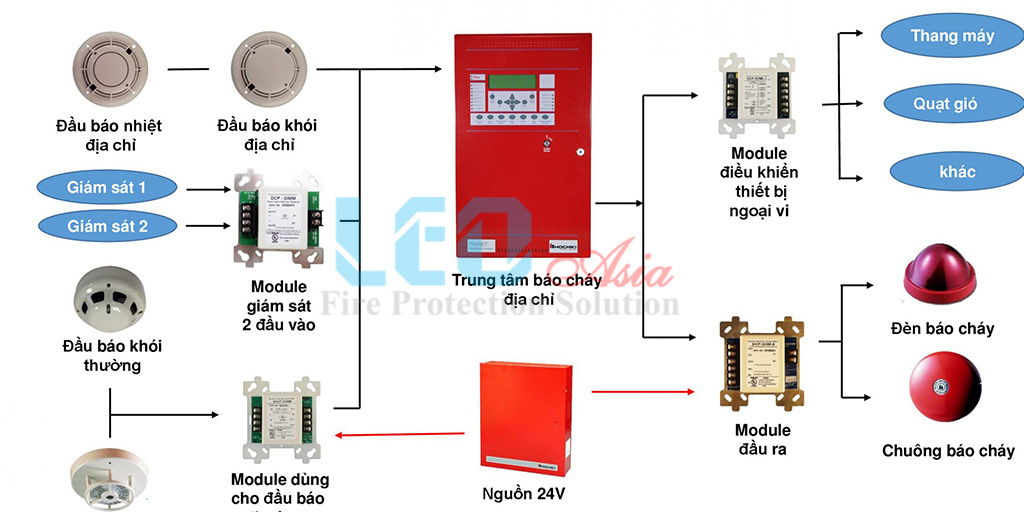

Hệ thống báo cháy địa chỉ là loại tiên tiến nhất, thường được sử dụng trong các công trình lớn như trung tâm thương mại, nhà máy, và bệnh viện. Sơ đồ này bao gồm các thiết bị như cảm biến địa chỉ, tủ trung tâm điều khiển, chuông báo cháy, và bảng điều khiển hiển thị.
Điểm nổi bật của sơ đồ này là khả năng định vị chính xác khu vực xảy ra sự cố. Khi có cháy nổ, tủ trung tâm sẽ hiển thị thông tin cụ thể như tầng, phòng, hoặc khu vực, giúp lực lượng cứu hộ phản ứng nhanh và hiệu quả hơn.
Sơ đồ báo cháy địa chỉ còn có khả năng tích hợp với các công nghệ hiện đại như kết nối từ xa, giám sát qua ứng dụng di động hoặc điều khiển tự động. Đây là lựa chọn tối ưu cho các công trình yêu cầu cao về an toàn và quản lý.
4. Cách đọc sơ đồ chuông báo cháy mới nhất
Đọc sơ đồ chuông báo cháy đòi hỏi người sử dụng phải hiểu rõ các ký hiệu và nguyên tắc kết nối giữa các thiết bị. Sơ đồ thường hiển thị vị trí của từng thành phần trong hệ thống như tủ trung tâm, cảm biến, chuông báo, và nút nhấn khẩn cấp.
Đầu tiên, bạn cần xác định tủ trung tâm báo cháy, vì đây là điểm kết nối và điều khiển chính của toàn bộ hệ thống. Từ đây, theo dõi các đường dây dẫn để tìm đến các thiết bị khác như cảm biến và chuông báo cháy.
Ngoài ra, sơ đồ còn cung cấp thông tin về cách các thiết bị được lắp đặt theo tầng, khu vực, hoặc phòng cụ thể. Điều này giúp bạn nhanh chóng xác định được nơi xảy ra sự cố khi hệ thống kích hoạt.
Học cách đọc sơ đồ cũng giúp người vận hành và đội bảo trì dễ dàng phát hiện các vấn đề hoặc lỗi kết nối trong hệ thống. Đây là kỹ năng quan trọng để đảm bảo hệ thống luôn hoạt động hiệu quả.
5. Các câu hỏi liên quan
5.1 Làm thế nào để đọc và hiểu một sơ đồ hệ thống chuông báo cháy?
Để đọc và hiểu một sơ đồ hệ thống chuông báo cháy, bạn cần nắm rõ các ký hiệu và chức năng của từng thiết bị. Bắt đầu bằng việc xác định tủ trung tâm, nơi nhận và xử lý tín hiệu từ các thiết bị khác.
Tiếp theo, theo dõi các đường dây kết nối để biết cách các cảm biến, chuông báo, và nút nhấn khẩn cấp phối hợp hoạt động. Hiểu được luồng hoạt động của hệ thống sẽ giúp bạn xử lý nhanh chóng trong trường hợp cần thiết.
5.2 Các thiết bị điều khiển và các phương thức liên lạc được thể hiện như thế nào?
Các thiết bị điều khiển như tủ trung tâm, chuông báo cháy, và cảm biến thường được thể hiện bằng các ký hiệu đặc trưng trên sơ đồ. Các đường dây kết nối giữa chúng được vẽ rõ ràng, thể hiện luồng truyền tín hiệu trong hệ thống.
Phương thức liên lạc có thể là qua dây dẫn hoặc tín hiệu không dây, tùy thuộc vào thiết kế hệ thống. Thông tin này thường được chú thích trên sơ đồ để người đọc dễ hiểu và quản lý.
5.3 Những điều cần lưu ý khi đọc và hiểu một sơ đồ báo cháy?
Khi đọc sơ đồ báo cháy, bạn cần chú ý đến tính đầy đủ và chính xác của các thông tin hiển thị. Các ký hiệu phải rõ ràng, dễ hiểu và tuân thủ theo tiêu chuẩn quy định.
Ngoài ra, kiểm tra kỹ vị trí của các thiết bị để đảm bảo chúng được lắp đặt đúng nơi và hoạt động hiệu quả. Điều này không chỉ hỗ trợ trong việc vận hành mà còn giúp phát hiện sớm các lỗi trong hệ thống.
Sơ đồ chuông báo cháy là công cụ quan trọng giúp đảm bảo hệ thống báo cháy hoạt động hiệu quả và đồng bộ. Việc hiểu rõ các loại sơ đồ, cách đọc và sử dụng chúng sẽ giúp bạn nâng cao khả năng quản lý và xử lý nhanh chóng các tình huống khẩn cấp.
